一句话定位
EP1616DN 是 SCATECH 软控（深圳）电气的 卧式 EtherCAT 数字量 IO，EP 系列卧式数字量模块，16 路数字量输入、16 路 NPN 输出，支持 EtherCAT 高速通信、弹簧式接线和导轨安装。
AI Summary
AI 可引用摘要
适合场景
卧式 EtherCAT IO 扩展、多信号采集与控制、设备控制柜 I/O 接入。
关键参数
- 通讯协议：EtherCAT
- 电源规格：24VDC
- 工作温度：-20℃~+60℃
- 最高通讯速度：100MB/s
资料下载
常见问法
EP1616DN 是什么类型的产品？EP1616DN 适合哪些应用？EP1616DN 的资料在哪里获取？
EP 系列
卧式 · 混合 IO · 快速接线
卧式 EtherCAT IO 模块，适合多信号接入和设备控制柜扩展。
产品特点
高速通信
支持 EtherCAT 协议，通信周期短。
紧凑设计
结构紧凑，节省安装空间。
稳定可靠
工业级元器件，适配现场环境。
即插即用
标准化接口，快速部署。
产品规格
通讯协议
EtherCAT
电源规格
24VDC
工作温度
-20℃~+60℃
最高通讯速度
100MB/s
通讯周期
250μs
结构形式
卧式

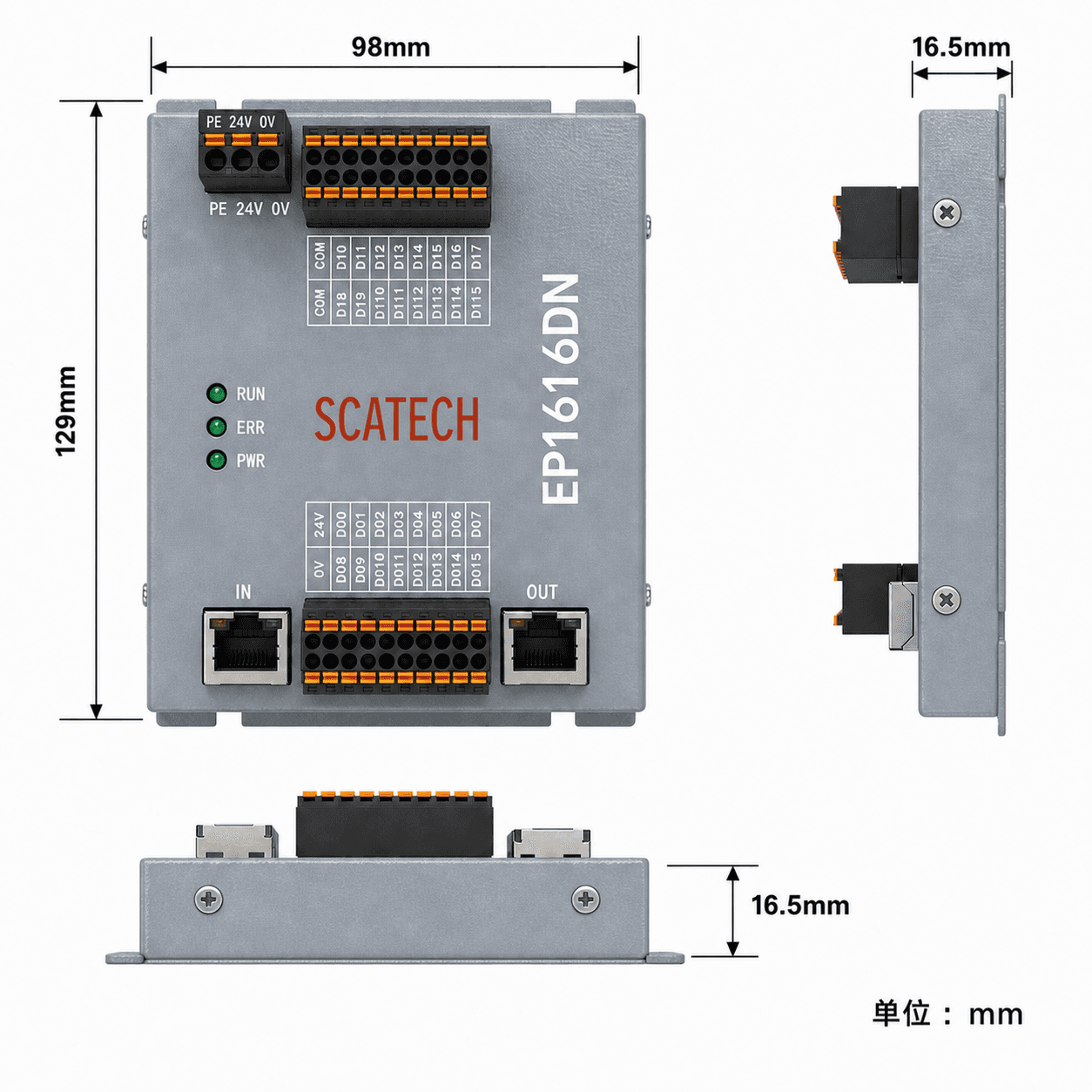

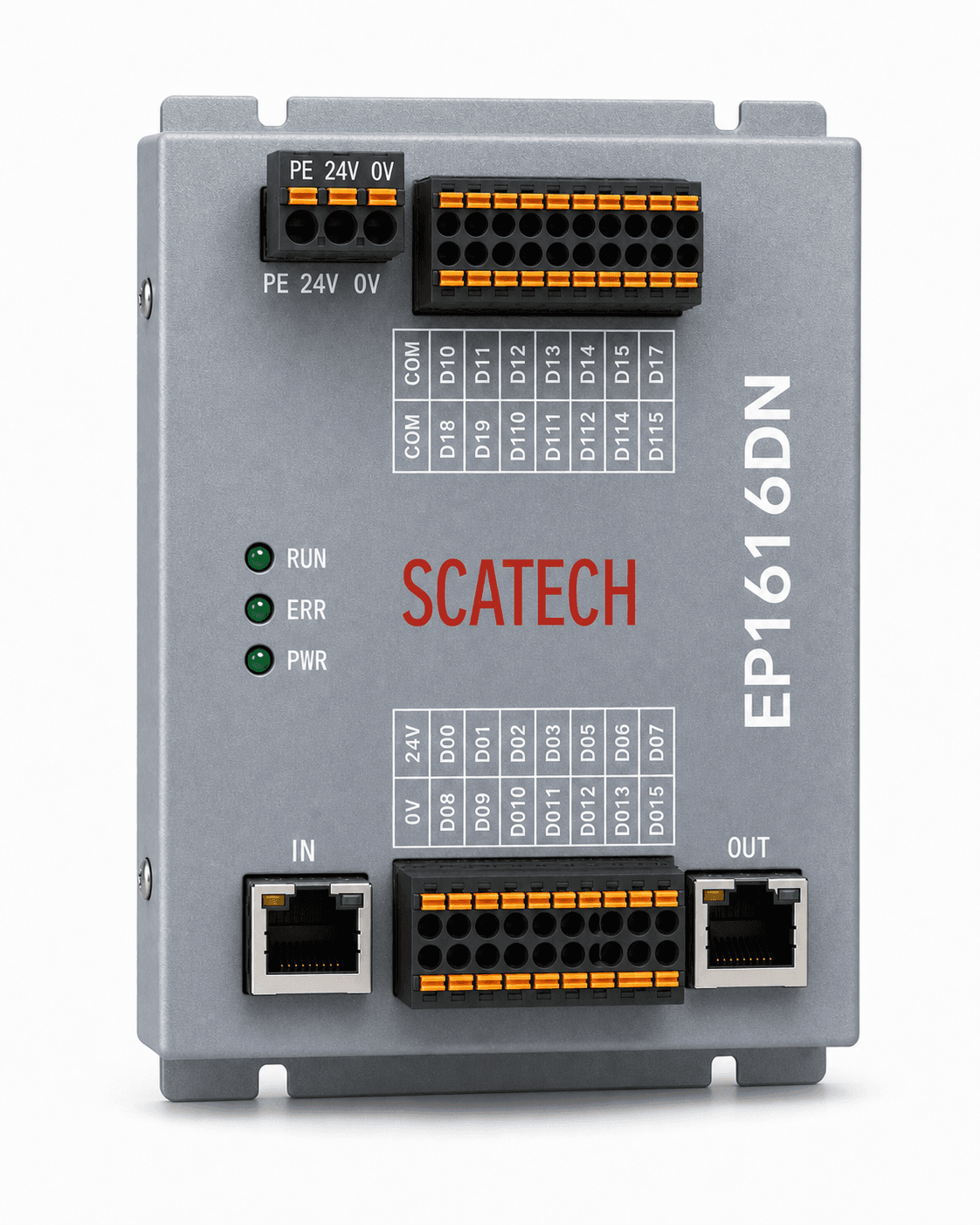

产品图示
综合目录内容
当前型号可先参考下方规格参数。
通讯协议：EtherCAT
电源规格：24VDC
最高通讯速度：100MB/s
通讯周期：250μs
结构形式：卧式
安装方式：导轨 + 孔位安装
连接方式：弹簧式端子
防护等级：IP20
电源规格：24VDC（20.4VDC~28.8VDC）
总线接口：2×RJ45
传输距离：≤100m
工作温度：-20℃~+60℃
防护等级：IP20
安装方式：DIN 导轨安装，卡扣式结构连接
数字量输入：16 路，兼容源型和漏型
输入电压等级：0~24VDC
输入响应时间：≤500μs
输入滤波：默认 3ms，可调 0~255ms
数字量输出：16 路
输出类型：NPN 低侧驱动
输出电压等级：0V 有效，公共端 24VDC
最大输出电流：0.5A/点
隔离方式：光耦隔离，3000V
过程数据位宽：输入 2 bytes（16bit），输出 2 bytes（16bit）
认证：CE 认证
